Vorrichtung zum Umlegen von Gießpfannen
Produkt aus Stahl für Stahl
Die internationalen Rechte an der Pfannenumlegevorrichtung von Feldhaus-Technik sind Ende 2005 in den Besitz der SMS Demag übergegangen. Interessenten können entweder mit uns oder direkt mit der Firma SMS Demag Kontakt aufnehmen (www.sms-demag.com).

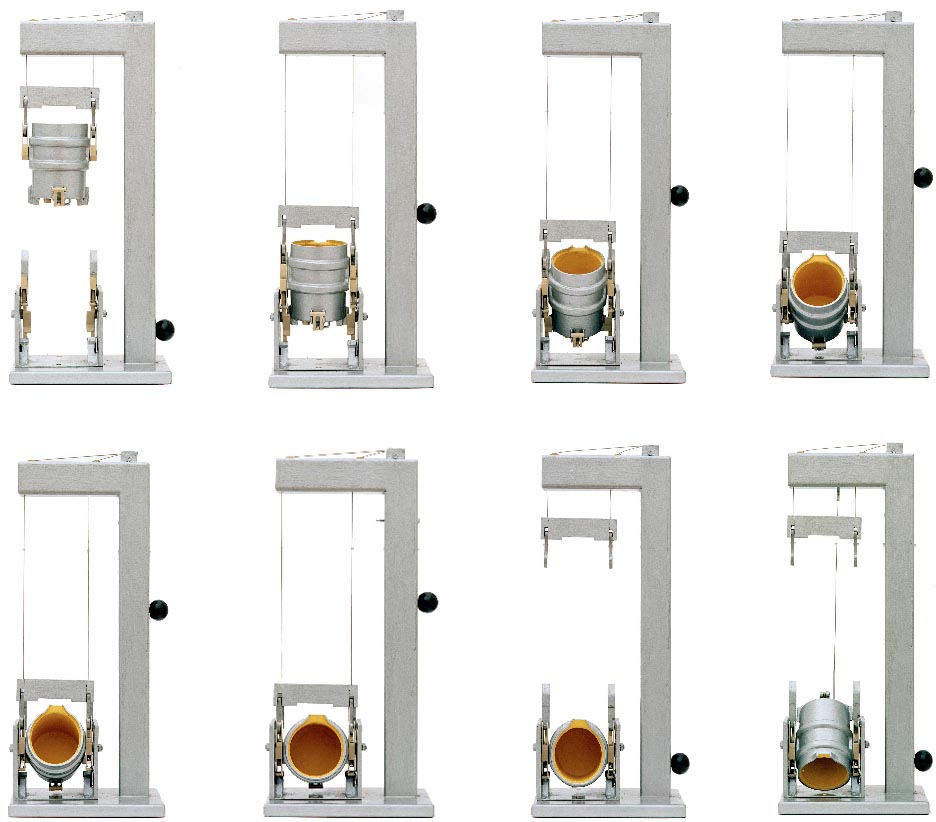

Die Bildfolge zeigt ein Abgeben der Pfanne
durch den Hallenkran in die Vorrichtung
durch den Hallenkran in die Vorrichtung
Die hier vorgestellte Vorrichtung zum Umlegen von Gießpfannen ist im Stahlwerk entstanden, ist jedoch gleichermaßen attraktiv für Betreiber von Gießereibetrieben. Diese preiswerte Konstruktion wendet eine Gießpfanne ohne jeglichen Energieeintrag schneller und sicherer aus der Vertikalen in die Horizontale als alle bislang bekannten Methoden. Die Investitionskosten sowie alle laufende Kosten sind gering.
- kein Antrieb erforderlich
- geringer Platzbedarf (kaum breiter als eine Pfanne)
- fest auf Fundamenten oder transportabel auf eine Grundplatte montiert
- kann in ungenutzten Ecken eines Stahlwerkes platziert werden. Der Pfannenboden schwenkt z.B. unter eine Kranbahn, so dass aus der Nachbarhalle Spülsteine, Schieberkeramik, Lochsteine, Schlackefrüherkennung und komplette Schieber am Boden gewechselt werden können. Gleichzeitig kann der ff-Bereich geputzt und gespritzt werden.
- Pfannenausbruchkräfte, verursacht durch ein sogenanntes Gradallgerät, können der Mechanik nicht schaden, da die Kräfte zu 100% in den Ablagebock geleitet werden.
- Mit dieser Vorrichtung steigt die Verfügbarkeit der Pfannen, während mehrere Stahlwerksaggregate hinfällig werden. Dies gilt für Stahlwerke, bei denen Pfannen in Nachbarhallen transportiert werden und abkühlen.
- Der Personalbedarf sinkt, während die Arbeitssicherheit für manche Arbeiten erheblich ansteigt.
- Diese Vorrichtung wurde im wesentlichen zum Umlegen von vertikal hängenden Pfannen in die Horizontale konstruiert. Mittels einer fest installierten Winde besteht die Möglichkeit, Pfannen nach dem Putzen fast auf den Kopf zu stellen und somit zu entleeren.
- Diese Vorrichtung ist eine optimale Ergänzung für horizontale Pfannenfeuer. Während der Aufheizphase können Spülsteine, Schieber, etc. gewechselt werden.
