Konzept

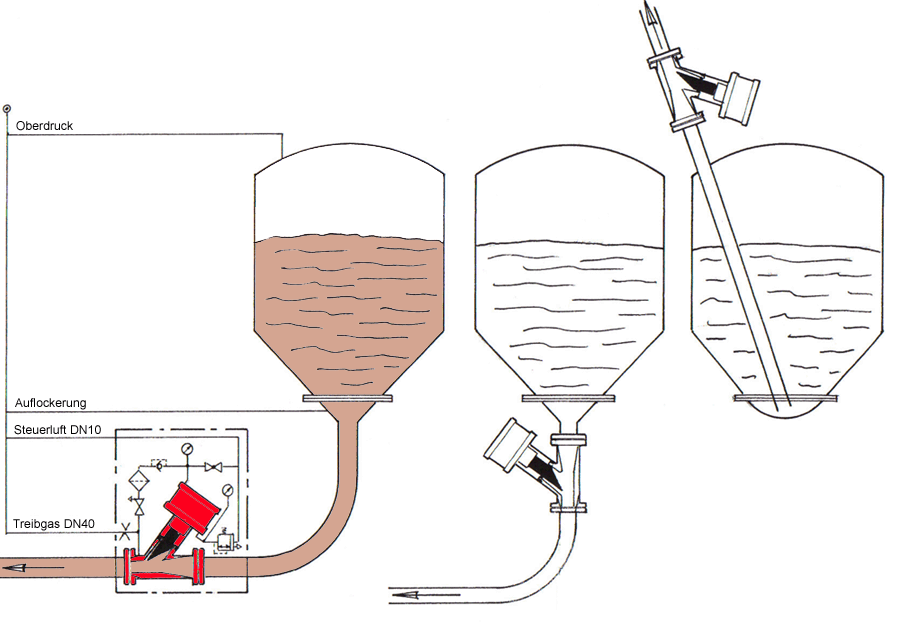

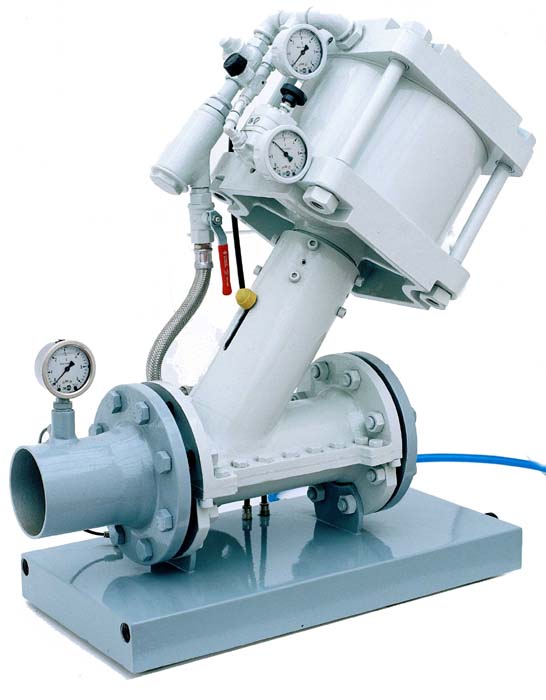

Der Volumenstromregler (VSR) ist eine autark arbeitende Regelarmatur, die direkt hinter einem Druckfördergefäß, d.h. am Beginn einer Förderleitung, eingebaut ist. Der VSR ist eine Kombination aus zwei unterschiedlichen Funktionen.
Die integrierte Treibdüse leitet das Fördergas über einen Ringspalt so in die Förderleitung ein, dass die Feststoffe aus dem darüber angeordnetem Druckgefäß angesaugt und beschleunigt werden.
Eine pneumatische Steuerung regelt ohne jegliche Messtechnik und Inanspruchnahme von Fremdenergie vollautomatisch den gewünschten Transportdruck, der wiederum einer optimalen Fördergeschwindigkeit entspricht. Wenn der Transportdruck über einen empirisch ermittelten Grenzwert ansteigt, reagiert der pneumatische Regelkreis, indem der Leitungsquerschnitt für die Feststoffeinleitung strömungsgünstig reduziert wird. Der aktuelle Transportdruck wird ohne Zeitverzug dem Sollwert direkt angepasst. Verstopfungen werden verhindert und der Kornverschleiß des Produktes sowie der Leitungsverschleiß werden auf ein Mindestmass reduziert.
Funktionsbeschreibung der Düse
Funktionsbeschreibung des Reglers
Ein zusätzlicher Vorteil zum Schutz des Abluftfilters des Empfangsgefäßes ist die Reduzierung des Endschwalles.
