Das Modell bzw. die endgültige Version Typ 2

Der hier abgebildete Volumenstromregler beinhaltet alle gesammelten Erfahrungen mit den über viele Jahre im Einsatz befindlichen VSR. Zur besseren Präsentation wurde das Modell auf eine transportable Basisplatte mit integrierter Simulationsmöglichkeit befestigt. Der hier gezeigte VSR ist die endgültige serienreife Version (Typ 2) und kann Interessenten auf Anfrage vorgeführt werden. Anhand des Modells können Sie die verblüffend einfache Funktion des Reglers nachvollziehen. Zudem können Sie sich ein Bild verschaffen von der kompakten und autark arbeitenden Armatur, sowie über den geringen Montageaufwand.

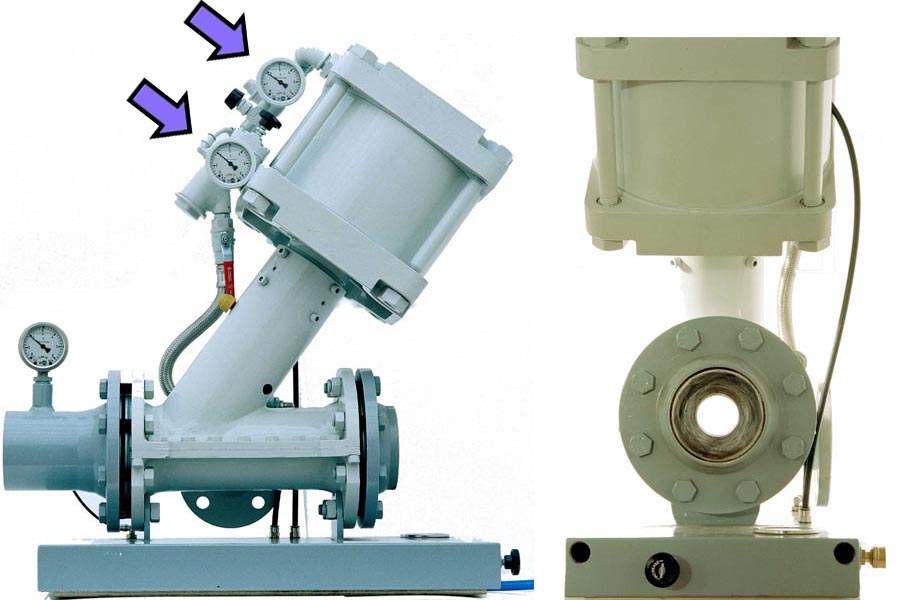

Noch vollgeöffneter Regler: Druck im Steuerzylinder Kolbenstangenseite > Kolbenseite

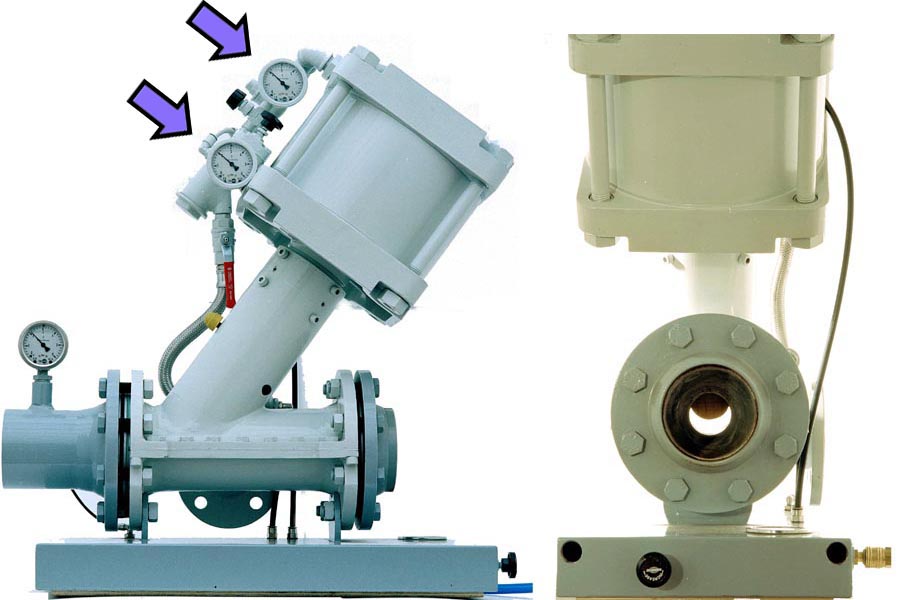

50 % zugeregelt: Druck im Steuerzylinder Kolbenstangenseite minimal < Kolbenseite

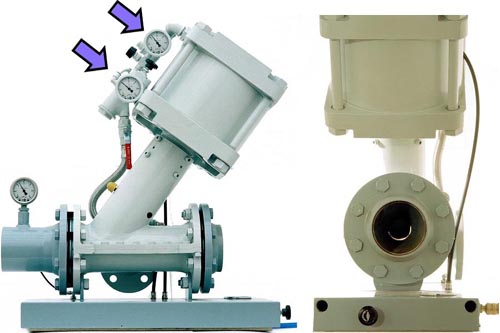

Geschlossen: Druck im Steuerzylinder Kolbenstangenseite < Kolbenseite

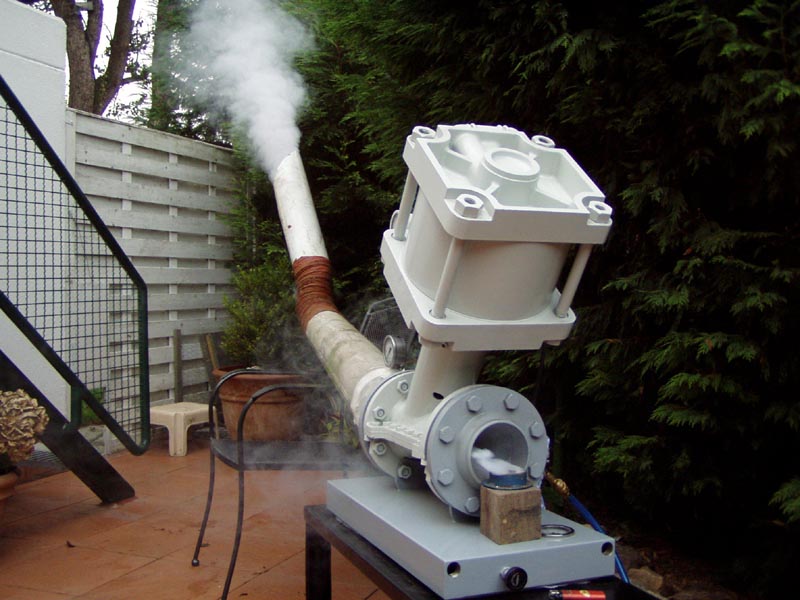

Das Bild zeigt die Injektorwirkung des VSR. Eine relativ kleine Menge Pressluft wurde in die Düse eingeleitet. Primärseitig wurde eine Rauchpatrone gezündet. Die Injektorwirkung der Düse ist klar zu erkennen.
